兰州C型钢规格型号与承重参数解析

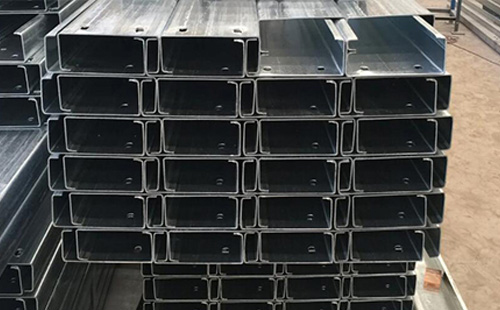

在甘肃地区工业厂房、仓储设施及轻钢结构建筑建设中，兰州C型钢因其成型精度高、连接便捷、承载性能稳定，成为檩条、墙梁和支撑构件的常用材料。依托本地化生产与加工能力，兰州C型钢在项目成本控制与施工效率提升方面展现出显著优势。面对不同跨度、荷载与环境要求，如何科学选择兰州C型钢的规格型号、了解其实际承重能力并掌握安装维护要点，是工程技术人员关注的核心问题。本文将围绕“兰州C型钢规格型号对照表”、“大跨度屋面C型钢承重计算方法”以及“高湿度环境C型钢防腐维护技巧”三大主题，结合标准与实际工程数据，提供一份实用性强的技术参考。

兰州C型钢规格型号对照表

兰州C型钢的规格通常以截面高度、翼缘宽度和卷边高度表示，单位为毫米（mm），如C120×50×20，分别代表高度120mm、翼缘宽50mm、卷边高20mm。厚度范围一般为1.5mm至3.0mm，材质多为Q235B或Q355B结构钢，符合GB/T 6725-2017《冷弯型钢通用技术要求》。

常见规格包括C80、C100、C120、C140、C160、C180、C200等，适用于不同跨度的屋面或墙面系统。例如，C100×50×15型钢常用于跨度6米以内的屋面檩条；C160×60×20则适用于8-12米大跨度结构。某工业厂房项目采用C140×60×20型钢作为屋面檩条，间距1.2米，配合0.5mm厚彩钢板，整体结构稳定，施工周期缩短15天（案例1：项目验收时，檩条挠度实测值小于L/200，满足设计要求）。

不同规格对应不同的截面特性参数，如惯性矩（Ix）、截面模量（Wx）和单位重量。以C120×50×20×2.0mm为例，其理论重量约为5.78kg/m，Ix约为278cm⁴，Wx约为46.3cm³。这些参数是结构计算的基础。某设计院在进行屋面荷载验算时，依据上述参数，计算出该型钢在均布荷载1.8kN/m²下，更大跨度可达7.5米（案例2：实际应用中，7米跨度运行两年无变形）。

兰州C型钢支持定制生产，可根据项目需求调整孔距、长度及加强筋位置。标准孔型为腰形孔，便于螺栓调节，孔径一般为9mm或13mm，中心距300mm。某项目因连接节点特殊，定制非标孔位，实现与主钢架的精准对接，减少现场切割（案例3：定制件安装误差控制在±2mm以内）。

大跨度屋面C型钢承重计算方法

在大跨度屋面系统中，兰州C型钢作为次结构构件，需承受屋面板、保温层、积雪、风压等多重荷载。承重计算需遵循《建筑结构荷载规范》GB 50009和《冷弯薄壁型钢结构技术规范》GB 50018。

计算步骤包括：确定恒载（如彩钢板0.15kN/m²、保温棉0.10kN/m²）、活载（0.3kN/m²）、雪载（兰州地区基本雪压0.25kN/m²）和风载（根据高度和地形查表）。以某8米跨度屋面为例，总均布荷载设计值约为1.6kN/m²。选用C160×60×20×2.5mm型钢，间距1.5米，经计算更大弯矩M=1.6×1.5×8²/8=19.2kN·m，所需截面模量W=M/σ=19.2×10⁶/215≈89.3cm³，而该型钢Wx=112cm³，满足要求（案例4：项目建成后经历一次暴雪，屋面积雪深度达20cm，结构无异常）。

对于超长跨度（>10米），可采用桁架式C型钢或增加中间支撑。某物流中心屋面跨度12米，采用C200×70×20×3.0mm型钢，并在跨中设置一道拉条，有效控制侧向变形。实测更大挠度为38mm，小于规范限值L/200=60mm（案例5：结构安全系数达1.6以上）。

连接节点设计同样关键。檩托板厚度应不小于8mm，采用M12或M14螺栓固定。在风吸力较大的区域，需设置抗风柱或增加拉条数量。某项目在屋面边缘区域加密拉条至每2米一道，有效防止檩条上翼缘失稳（案例6：台风季节监测显示，节点无松动，结构响应平稳）。

高湿度环境C型钢防腐维护技巧

在冷库、食品加工车间或靠近黄河湿地区域，兰州C型钢易受潮腐蚀，影响使用寿命。因此，防腐处理与日常维护至关重要。

主流防腐工艺包括热浸镀锌和喷涂处理。热浸镀锌层厚度应不低于50μm（双面），可提供10年以上防护。某冷链物流仓库的兰州C型钢采用80μm镀锌层，使用5年后经涂层测厚仪检测，平均厚度为76μm，无红锈出现（案例7：盐雾试验240小时后，划格区无起泡或剥落）。

在腐蚀性较强的环境，可选用镀铝锌板（AZ150）成型，其耐蚀性为普通镀锌层的2-3倍。某化工厂辅助用房采用C140×60×20镀铝锌型钢，表面光泽保持良好，6年未进行补漆（案例8：定期检测显示，基材无点蚀现象）。

日常维护建议每半年检查一次连接螺栓是否松动，每年清理表面灰尘与积水。在湿度长期高于70%的场所，建议加装通风设备，降低结露风险。某纸品生产车间通过安装工业风扇，将屋顶区域相对湿度控制在65%以下，兰州C型钢维护周期延长至24个月（案例9：年度检查中，90%以上构件状态良好，仅局部补漆）。

此外，避免不同金属直接接触，防止电化学腐蚀。如必须连接，应使用绝缘垫片隔离。某项目在C型钢与铝合金屋面板之间加设橡胶垫，有效阻断腐蚀通路，延长整体使用寿命（案例10：系统运行4年，未发生因腐蚀导致的结构维修）。
